Πώς να υπολογίσετε το χαρτί για χάρτινες τσάντες: διαστάσεις αναπτύγματος, διάταξη στο φύλλο και φύρα

Σύντομη απάντηση Ο υπολογισμός χαρτιού για χάρτινες τσάντες ξεκινά από το επίπεδο ανάπτυγμα που θα κοπεί με μήτρα, με βάση το πλάτος, την πλαϊνή πιέτα και το ύψος της τσάντας. Έπειτα υπολογίστε πόσα αναπτύγματα χωρούν στο φύλλο εκτύπωσης του τυπογραφείου σας. Σε μια γραμμή παραγωγής με τροφοδοσία φύλλων, το μεγαλύτερο μέρος της φύρας δεν προέρχεται από την ίδια τη μήτρα. Στα παραδείγματά μας, το περιμετρικό απόκομμα της κοπής καταλάμβανε 3–6% του φύλλου εκτύπωσης, ενώ το αχρησιμοποίητο υπόλοιπο λόγω κακής διάταξης έφθανε το 10–61%. Ελέγξτε πόσα αναπτύγματα χωρούν σε κάθε φύλλο προτού οριστικοποιήσετε τις διαστάσεις της τσάντας.

Οι αγοραστές συνήθως καθορίζουν τις διαστάσεις της χάρτινης τσάντας με βάση το προϊόν και τις προδιαγραφές της μάρκας και στη συνέχεια στέλνουν το σχέδιο στο τυπογραφείο. Το κόστος του χαρτιού αποκαλύπτεται αργότερα, όταν το τυπογραφείο υπολογίσει τα απαιτούμενα φύλλα. Τότε, μια διαφορά μόλις 20 mm στο ύψος της τσάντας μπορεί να σημαίνει διπλάσιο κόστος τυπωμένου χαρτονιού ανά τεμάχιο.

Αυτός ο οδηγός δείχνει πώς αξιοποιείται το χαρτί από την προμήθειά του έως την τελική τσάντα. Τα στοιχεία προκύπτουν από τη διάταξη πραγματικών αναπτυγμάτων για μηχανή με τροφοδοσία φύλλων σε συνηθισμένα μεγέθη φύλλου εκτύπωσης. Οι περισσότεροι διαδικτυακοί υπολογιστές σταματούν στις διαστάσεις και το βάρος του αναπτύγματος· εδώ εξετάζουμε και το φύλλο εκτύπωσης, όπου χάνεται το μεγαλύτερο μέρος του χαρτιού.

Τι καθορίζει τις διαστάσεις του αναπτύγματος μιας χάρτινης τσάντας;

Οι διαστάσεις του αναπτύγματος καθορίζονται από τρεις παράγοντες: τις τελικές διαστάσεις της τσάντας, τον τρόπο με τον οποίο τη διπλώνει η μηχανή και το περιθώριο που απαιτεί η μήτρα γύρω από το σχήμα. Με τον όρο «ανάπτυγμα» εννοούμε το επίπεδο σχήμα που κόβεται με μήτρα, όχι μια ατύπωτη τσάντα. Εσείς επιλέγετε τις διαστάσεις της τσάντας, αλλά οι άλλοι δύο παράγοντες εξαρτώνται από τη μηχανή. Ζητήστε λοιπόν αυτά τα στοιχεία από τον προμηθευτή πριν οριστικοποιήσετε το μακέτο της εκτύπωσης.

Ο τρόπος κατασκευής αλλάζει το σχήμα πολύ περισσότερο απ’ όσο περιμένουν οι αγοραστές. Μια συμβατική τσάντα με επίπεδο πάτο ξεκινά από ένα φαρδύ και κοντό ανάπτυγμα, που τυλίγεται γύρω από το πλάτος της τσάντας και κλείνει με κολλητή επικάλυψη. Μια τσάντα με πάτο από ενιαίο φύλλο ξεκινά από ένα μακρύ και στενό ανάπτυγμα, που κατεβαίνει στη μία όψη, περνά κάτω από τον πάτο και ανεβαίνει στην άλλη. Η μακριά πλευρά του ισούται περίπου με το διπλάσιο του ύψους της τσάντας συν το βάθος του πάτου.

Καμία από τις δύο κατασκευές δεν καταναλώνει αυτομάτως λιγότερο χαρτί ανά τσάντα. Τα πτερύγια συγκόλλησης απλώς βρίσκονται σε διαφορετικές θέσεις. Αυτό που αλλάζει είναι το σχήμα του αναπτύγματος — και το σχήμα καθορίζει πώς χωρούν τα αναπτύγματα στο τυπωμένο φύλλο.

Από πού προκύπτει η φύρα χαρτιού στην παραγωγή χάρτινων τσαντών

Η φύρα χαρτιού στην παραγωγή χάρτινων τσαντών προκύπτει από πέντε πηγές, και μόνο μία εξαρτάται από τη μήτρα κοπής. Στον πίνακα εμφανίζεται πρώτη η μεγαλύτερη πηγή που μετρήσαμε και ακολουθούν οι δύο για τις οποίες δεν διαθέτουμε μετρήσεις.

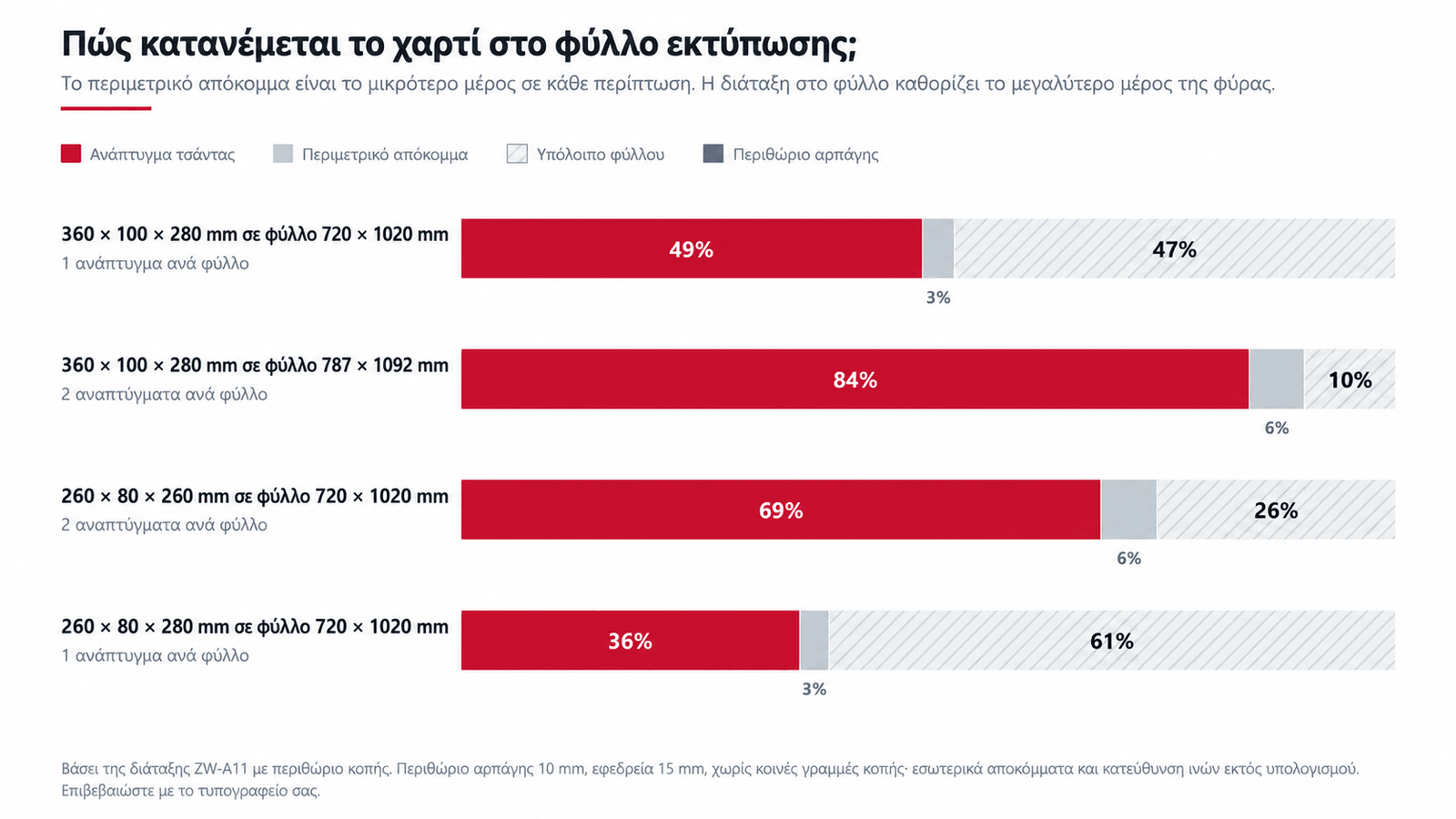

Παραδείγματα: τέσσερις συνδυασμοί τσάντας και φύλλου, υπολογισμένοι από τη διάταξη του αναπτύγματος της ZW-A11, με περιθώριο αρπάγης 10 mm και ελεύθερο περιθώριο 15 mm στο φύλλο. Δεν πραγματοποιήθηκε μέτρηση σε πραγματική εκτυπωτική παραγωγή.

Τα δοκιμαστικά φύλλα ρύθμισης και τα απορριφθέντα τεμάχια αποτελούν πραγματική φύρα, αλλά δεν διαθέτουμε μετρήσεις για να τις συμπεριλάβουμε στον πίνακα. Το τυπογραφείο σας διαθέτει σχετικά στοιχεία, καθώς η προσφορά εκτύπωσης συνήθως περιλαμβάνει πρόβλεψη φύρας. Ζητήστε να αναγράφεται χωριστά αντί να είναι ενσωματωμένη στον συνολικό αριθμό φύλλων.

Περιμετρικό απόκομμα: γιατί το σταθερό περιθώριο ευνοεί τις μεγαλύτερες τσάντες

Το περιμετρικό απόκομμα είναι η στενή λωρίδα χαρτιού που χρειάζεται η μήτρα κοπής γύρω από κάθε ανάπτυγμα. Στη ZW-A11, το περιθώριο είναι σταθερό, περίπου 2 cm σε κάθε κατεύθυνση. Επειδή δεν αυξάνεται μαζί με τις διαστάσεις της τσάντας, αντιπροσωπεύει μικρότερο ποσοστό του χαρτιού όσο μεγαλώνει η τσάντα.

Εδώ, ως «φύλλο κοπής» νοείται ένα ανάπτυγμα μαζί με το περιθώριο της μήτρας. Οι εγκοπές και οι σχισμές λαβών μέσα στο ανάπτυγμα δεν περιλαμβάνονται, επομένως η πραγματική φύρα κοπής είναι ελαφρώς μεγαλύτερη.

Αυτά τα ποσοστά αφορούν το μέρος της φύρας χαρτιού που μπορεί πράγματι να επηρεάσει ο σχεδιασμός της μηχανής. Είναι όμως και το μικρότερο μέρος. Ένας προμηθευτής που μιλά μόνο για την αποδοτικότητα της μήτρας περιγράφει ένα από τα μικρότερα στοιχεία του κόστους χαρτιού σας.

Η διάταξη στο φύλλο καθορίζει το μεγαλύτερο μέρος της φύρας χαρτιού

Ο αριθμός των αναπτυγμάτων που χωρούν σε ένα φύλλο εκτύπωσης καθορίζει το μεγαλύτερο μέρος της φύρας σε μια τσάντα που παράγεται από φύλλα. Αν ένα ανάπτυγμα χωρά μόνο μία φορά ενώ θα μπορούσε να χωρά δύο, η ποσότητα τυπωμένου χαρτονιού που αγοράζετε ανά τσάντα διπλασιάζεται — και καμία ρύθμιση της μήτρας δεν μπορεί να ανακτήσει αυτή την απώλεια. Κάθε υπολογισμός χαρτιού για χάρτινες τσάντες που σταματά στο ανάπτυγμα παραλείπει αυτό το κρίσιμο βήμα.

Τα φύλλα εκτύπωσης διατίθενται σε ορισμένα τυποποιημένα μεγέθη χαρτιού. Τα ευρωπαϊκά τυπογραφεία χρησιμοποιούν συχνά φύλλα 700 × 1000 mm και 720 × 1020 mm, με το δεύτερο να αποτελεί το μέγιστο μέγεθος για πολλά πιεστήρια B1. Τα τυπογραφεία που προμηθεύονται χαρτί από κινεζικά εργοστάσια συχνά διαθέτουν φύλλα 787 × 1092 mm και 889 × 1194 mm.

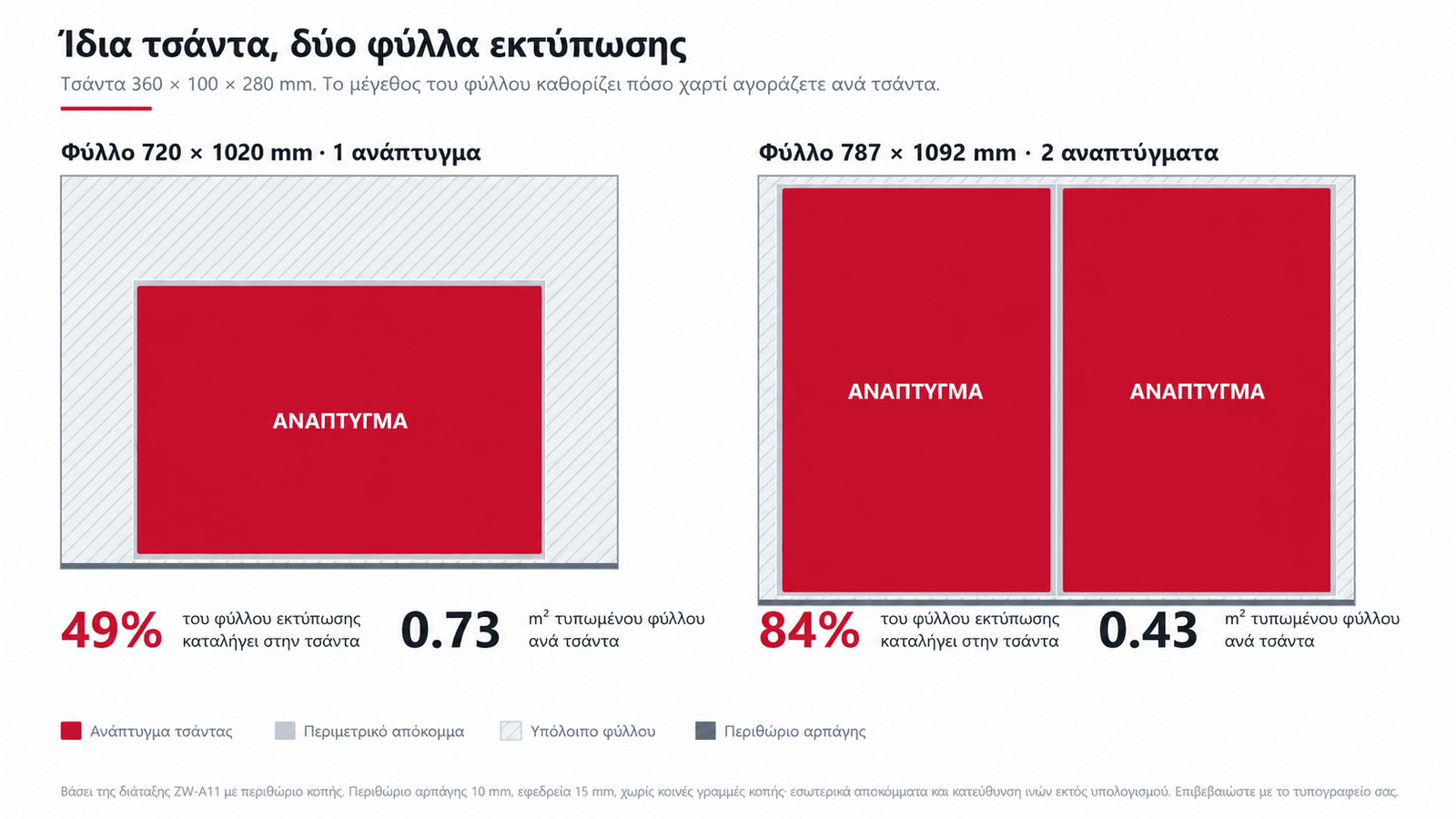

Ας πάρουμε μια τσάντα 360 × 100 × 280 mm. Σε φύλλο 720 × 1020 mm χωρά μόνο ένα ανάπτυγμα και το 49% του φύλλου καταλήγει στην τσάντα. Σε φύλλο 787 × 1092 mm χωρούν δύο αναπτύγματα δίπλα δίπλα και το ποσοστό ανεβαίνει στο 84%. Η επιφάνεια τυπωμένου φύλλου ανά τσάντα μειώνεται από 0.73 m² σε 0.43 m² — περίπου 41% λιγότερο χαρτόνι για την ίδια ακριβώς τσάντα.

Μικρές αλλαγές στις διαστάσεις που διπλασιάζουν το χαρτί ανά τσάντα

Μια αλλαγή 20 mm σε μία διάσταση της τσάντας μπορεί να μειώσει στο μισό τον αριθμό των αναπτυγμάτων ανά φύλλο. Αυτό συμβαίνει όταν το ανάπτυγμα ξεπεράσει τα όρια της ωφέλιμης επιφάνειας του φύλλου — και τίποτα στο σχέδιο της τσάντας δεν σας προειδοποιεί.

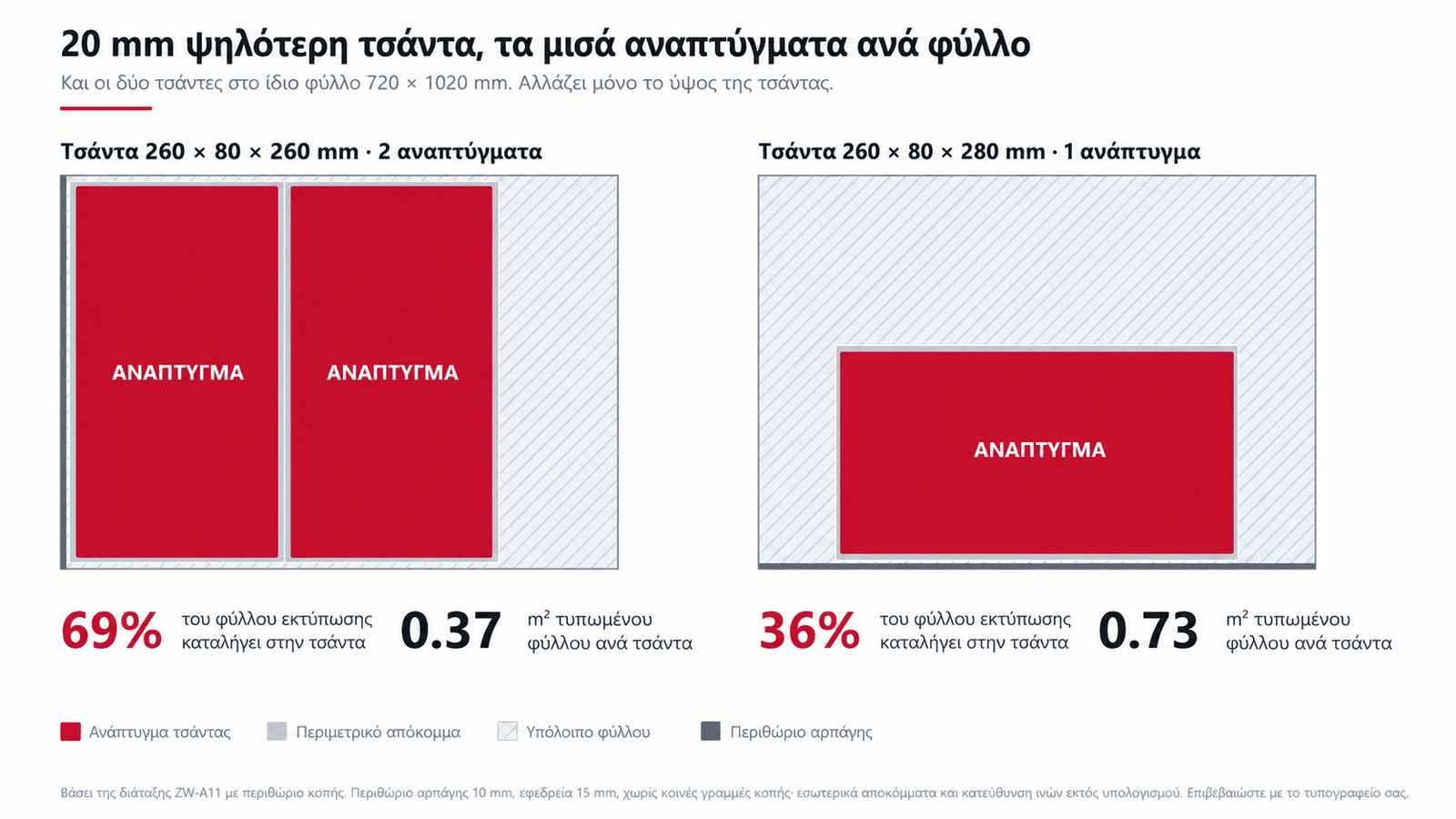

Σε φύλλο 720 × 1020 mm, για τσάντα 260 × 80 × 260 mm χωρούν δύο αναπτύγματα που καταλαμβάνουν το 69% του φύλλου. Αν το ύψος της ίδιας τσάντας γίνει 280 mm, χωρά μόνο ένα. Το ποσοστό αξιοποίησης πέφτει στο 36% και η επιφάνεια τυπωμένου φύλλου ανά τσάντα διπλασιάζεται από 0.37 m² σε 0.73 m².

Οι πολύ ψηλές τσάντες συναντούν ένα ακόμη πιο αυστηρό όριο. Μια τσάντα 320 × 120 × 400 mm έχει ανάπτυγμα μήκους περίπου ενός μέτρου σε μηχανή που σχηματίζει πάτο από ενιαίο φύλλο. Με κανονικό περιθώριο αρπάγης, δεν χωρά σε φύλλο 720 × 1020 mm. Έτσι η εργασία μεταφέρεται σε φύλλο 787 × 1092 mm, από το οποίο το 55% καταλήγει στην τσάντα.

Πώς να υπολογίσετε το χαρτί για χάρτινες τσάντες σε πέντε βήματα πριν εγκρίνετε τη μακέτα

Για τον υπολογισμό χρειάζεστε δύο έγγραφα: το σχέδιο του αναπτύγματος από τον κατασκευαστή της μηχανής και τις διαστάσεις του φύλλου που χρησιμοποιεί το τυπογραφείο σας. Κάντε τον υπολογισμό για δύο ή τρία πιθανά μεγέθη, όχι μόνο για εκείνο που ορίζει η αρχική προδιαγραφή της μάρκας.

1. Ζητήστε το σχέδιο του αναπτύγματος από τον προμηθευτή της μηχανής. Δείχνει τις διαστάσεις του επίπεδου αναπτύγματος της τσάντας σας, μαζί με τα πτερύγια συγκόλλησης και τις επάνω αναδιπλώσεις.
2. Προσθέστε το περιθώριο κοπής της μήτρας. Ο προμηθευτής πρέπει να σας δώσει αυτή την τιμή. Χωρίς αυτήν, η διάταξη θα φαίνεται πιο αποδοτική στο χαρτί απ’ ό,τι είναι στην παραγωγή.
3. Ζητήστε από το τυπογραφείο τις διαστάσεις του φύλλου και το περιθώριο αρπάγης. Χρησιμοποιήστε το φύλλο που διαθέτει πράγματι, όχι απλώς το μεγαλύτερο που δέχεται το πιεστήριό του.
4. Δοκιμάστε και τους δύο προσανατολισμούς και ελέγξτε τις ίνες. Κρατήστε μια περιστραμμένη διάταξη μόνο αν η κατεύθυνση των ινών παραμένει κατάλληλη για τις πτυχές.
5. Διαιρέστε την επιφάνεια του φύλλου με τα αναπτύγματα ανά φύλλο. Συγκρίνετε τα m² τυπωμένου φύλλου ανά τσάντα για τα υποψήφια μεγέθη.

Στο σχέδιο αναπτύγματος της ZW-A11 που στέλνουμε στους αγοραστές διαχωρίζονται οι διαστάσεις που μένουν σταθερές για κάθε τσάντα από εκείνες που αλλάζουν ανάλογα με το μέγεθός της. Επισημαίνονται επίσης οι γραμμές πίκμανσης που πρέπει να παραμένουν συνεχείς. Ζητήστε από κάθε προμηθευτή ένα σχέδιο αυτού του επιπέδου πριν οριστικοποιήσετε τις διαστάσεις, γιατί ένα πρόχειρο περίγραμμα δεν επαρκεί για αυτόν τον έλεγχο.

Ο ρόλος της ZW-A11 σε αυτή τη διαδικασία

Η μηχανή ZW-A11 για χάρτινες τσάντες με επίπεδες λαβές τροφοδοτείται με αναπτύγματα προκομμένα με μήτρα. Επομένως, η διάταξη στο φύλλο καθορίζεται στο τυπογραφείο και στη μηχανή κοπής πριν το χαρτί φτάσει στη μηχανή κατασκευής τσαντών. Δέχεται αναπτύγματα πλάτους 310–680 mm και μήκους 560–1040 mm, χρησιμοποιεί χαρτόνι 200–300 g και παράγει 40–45 τσάντες το λεπτό.

Η μηχανή καθορίζει το περιθώριο της μήτρας, που παραμένει περίπου 2 cm σε κάθε κατεύθυνση ανεξάρτητα από το μέγεθος της τσάντας. Δεν καθορίζει όμως το μέγεθος του φύλλου εκτύπωσης, την κατεύθυνση των ινών ή τα δοκιμαστικά φύλλα ρύθμισης του τυπογραφείου. Αυτοί οι παράγοντες επηρεάζουν περισσότερο το κόστος χαρτιού σας. Γι’ αυτό ελέγχουμε τη διάταξη μαζί με τους αγοραστές, αντί να αναφέρουμε μόνο την αποδοτικότητα της μήτρας.

Αν ακόμη επιλέγετε το κατάλληλο γραμμαριακό βάρος χαρτονιού για τη μηχανή σας, διαβάστε ποιο γραμμαριακό βάρος χαρτιού κραφτ ταιριάζει σε κάθε μηχανή. Για τις διαφορές των γραμμών με τροφοδοσία φύλλων και ρολού στα προηγούμενα στάδια, δείτε τη σύγκριση μηχανών χάρτινων τσαντών με τροφοδοσία φύλλων και ρολού.
